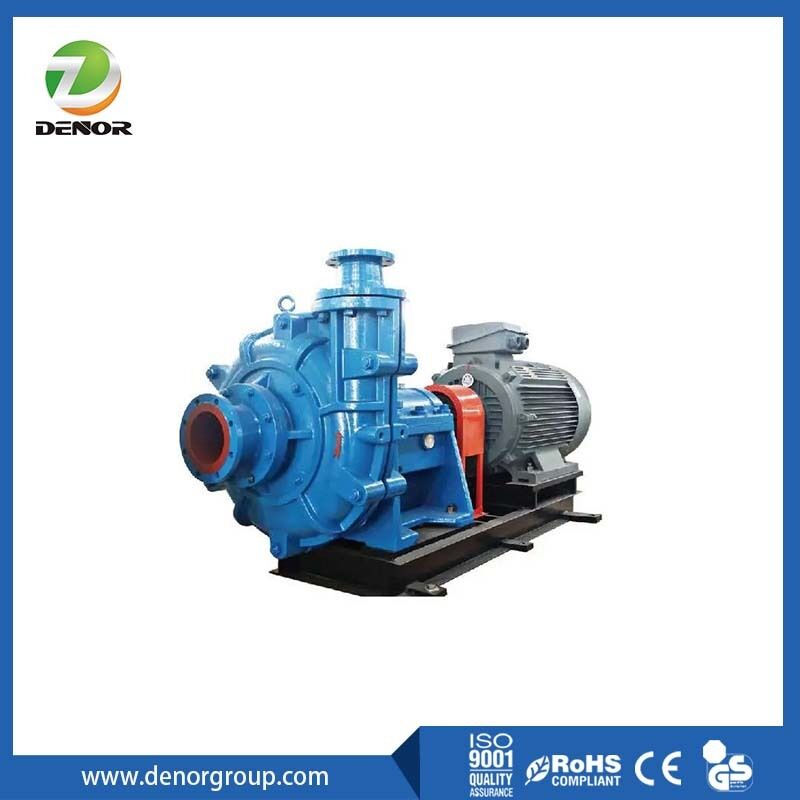

Bơm bùn ngang ZJ

Bơm bùn ngang ZJ là loại bơm chống mài mòn, thuộc loại bơm bùn ly tâm hướng trục, tự mồi, một tầng, một cửa hút. Các bộ phận tiếp xúc với dòng chảy của dòng bơm này được làm bằng gang hợp kim cứng, có khả năng chống mài mòn, chống ăn mòn và chịu va đập cao, do đó kéo dài tuổi thọ của bơm. Bơm được chia thành loại ngang (dòng ZJ) và loại đứng (dòng ZJL) theo cấu trúc của nó. Bơm ngang được chia thành nhiều thông số kỹ thuật khác nhau theo đường kính cửa ra: 350mm, 300mm, 250mm, 200mm, 150mm, 100mm, 80mm, 65mm, 50mm, 40mm, v.v.; mỗi kích thước bơm có đường kính cánh quạt khác nhau để lựa chọn theo các cột áp khác nhau.

Bơm bùn ngang ZJ phù hợp với các ngành công nghiệp như khai thác mỏ, nhà máy điện, nạo vét, luyện kim, hóa chất, vật liệu xây dựng và dầu khí. Nó chủ yếu được sử dụng để vận chuyển bùn mài mòn có chứa các hạt rắn, chẳng hạn như xử lý tinh quặng và đuôi quặng trong các nhà máy chế biến khoáng sản, loại bỏ tro trong các nhà máy điện, nhà máy tuyển than vận chuyển bùn than và tuyển than môi trường nặng, và hoạt động khai thác sông ven biển vận chuyển bùn, v.v. Nồng độ trọng lượng của bùn mà nó có thể xử lý là 45% vữa và 60% bùn; chế độ truyền động có thể là kết nối trực tiếp, dây đai, thủy lực, điều chỉnh tốc độ biến tần, v.v., và cũng có thể được vận hành nối tiếp hoặc song song theo nhu cầu của người dùng.

Bơm bùn ngang ZJPhạm vi thông số:

Đường kính cửa ra của bơm: 40-550 (mm);

Phạm vi lưu lượng: 4,5m3/h -7600 m3/h,

Phạm vi cột áp: 6m-134m.

Nguyên lý hoạt động củaBơm bùn ngang ZJ

Dưới tác dụng của lực ly tâm, chất lỏng bị văng ra từ tâm của cánh quạt đến mép ngoài và thu được năng lượng, rời khỏi mép ngoài của cánh quạt với tốc độ cao và đi vào vỏ bơm xoắn ốc. Trong vỏ bơm xoắn ốc, chất lỏng giảm tốc do sự giãn nở dần dần của kênh dòng chảy và chuyển đổi một phần động năng thành năng lượng áp suất tĩnh. Cuối cùng, nó chảy vào đường ống xả ở áp suất cao hơn và được gửi đến vị trí yêu cầu. Khi chất lỏng chảy từ tâm của cánh quạt đến mép ngoài, một chân không nhất định được hình thành ở tâm của cánh quạt. Vì áp suất phía trên mực chất lỏng trong bể chứa lớn hơn áp suất ở cửa hút của bơm, chất lỏng liên tục được ép vào cánh quạt.

Đặc điểm cấu trúc củaBơm bùn ngang ZJ:

• Đường kính lớn và độ vươn ngắn đảm bảo độ cứng của trục và phù hợp với công suất cao và điều kiện làm việc khắc nghiệt.

• Ống lót thép không gỉ cứng có khe hở với trục và vòng chữ O được lắp ở cả hai đầu để bảo vệ trục khỏi bị mài mòn và ăn mòn.

• Cả tấm che trước và sau của cánh quạt đều có cánh phụ, có thể làm giảm dòng chảy ngược và giảm áp suất làm kín.

• Thân bơm và nắp bơm được làm bằng vật liệu gang dẻo với các gân tăng cường để đảm bảo khả năng chịu áp suất cao.

• Các bộ phận tiếp xúc với dòng chảy được làm bằng nhiều loại hợp kim chống mài mòn crom cao hoặc cao su có các đặc tính khác nhau. Chúng có khả năng chống mài mòn, va đập và xói mòn, giúp kéo dài tuổi thọ của bơm.

• Cánh quạt áp dụng các phương pháp như kênh dòng chảy rộng và cánh lõm để cải thiện khả năng tràn và chống mài mòn, đồng thời kéo dài tuổi thọ.

• Phớt trục có thể ở dạng phớt chèn, phớt cánh quạt phụ, phớt cơ khí, v.v. để đáp ứng các yêu cầu làm kín của các điều kiện vận hành khác nhau.

• Vị trí cửa ra của bơm có thể được lắp đặt và sử dụng ở tám góc khác nhau với khoảng 45° và xoay khi cần thiết.

• Cụm vòng bi có sẵn với bôi trơn bằng dầu loãng và bôi trơn bằng mỡ. Chọn phương pháp bôi trơn thích hợp theo các điều kiện làm việc khác nhau.

Điều kiện làm việc:

Ứng dụng:

Ảnh sản phẩm

Bảng thông số hiệu suất
